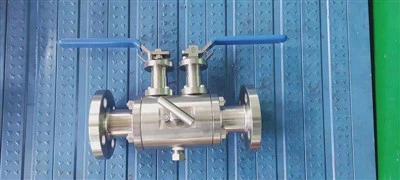

3dílný přírubový dvoublokový a odvzdušňovací kulový ventil

3dílný přírubový kulový ventil s dvojitým blokem a vypouštěním se skládá z těla ventilu, koule, sedla, vřetena, příruby a dalších součástí a je instalován na potrubí pomocí přírubového připojení. Ventil má dva nezávislé těsnící páry, které mohou současně udržovat utěsněný stav v uzavřené poloze, aby se dosáhlo dvojitého zkrácení a účinně se zabránilo úniku média. Současně je ventil vybaven také vypouštěcím rozhraním pro usnadnění vypouštění zbytkového média nebo tlaku v komoře ventilu pro snížení bezpečnostních rizik.

PROVEDENÍ VENTILU

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

ROZSAH TEPLOTY

-58 až 392 stupňů F (-50 až 200 stupňů)

VELIKOST

NPS 1-12 (DN 25-300)

HODNOCENÍ TLAKU

ASME 150 - ASME 2500

Tváří v tvář

Podle standardu API 6D

KONEC PŘIPOJENÍ

Příruba

MATERIÁLY

Nízkoteplotní a nízkolegovaná uhlíková ocel

Nerezová ocel, Duplex a Super Duplex

Slitiny niklu, Titan

DESIGN KAROSERIE

Kované a lité šroubované dvoudílné a třídílné

DESIGN SEDADLA

Měkké nebo kovové sedlo s tvrdým obložením na kouli a sedadlech
Dvojitá pístová sedla
Kombinovaná sedadla

VLASTNOSTI

Konstrukce s dvojitým blokem a odtokem (DBB)
Sekundární těsnění z čistého grafitu
Antistatické zařízení
Představec Anti Blow out
K dispozici je nouzové vstřikování tmelu na sedla a vřeteno
K dispozici je těsnění stonku s nízkými fugitivními emisemi
O-kroužek / břitová těsnění a grafitová konfigurace
Překrytí CRA na všech dynamických těsnicích plochách nebo na všech dostupných smáčených částech
K dispozici je prodloužená kapota pro nízké a vysoké teploty

OPERÁTOR

Manuální: klíč nebo ozubené kolo s visacím zámkem
Ovládání: pneumatické/hydraulické/elektrické

TESTOVÁNÍ A CERTIFIKACE

Shoda s API 6D & ISO 5208 & API 598 inspekce a testování
Požárně bezpečné a požárně testované podle API 607
Certifikace SIL 3 podle IEC61508
Fugitivní emise podle ISO15848
PED 2014/68/EU
