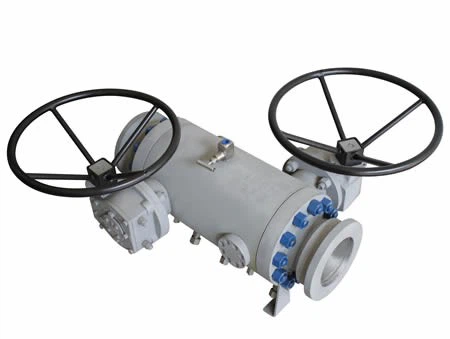

Dvojitý blok a odvzdušňovací čep kulového ventilu

Double Block & Breed Ball Valve Trunnion je ventil s dvojitým uzávěrem a funkcí odlehčení tlaku, má konstrukci dvou těsnících ploch sedla, v uzavřené poloze, uvolněním dutiny ventilu mezi dvěma těsnicími plochami, může odolat tlaku z obou konců ventilu . Konstrukce Trunnion (pevná koule) umožňuje kouli mít stabilní centrální polohu pod vysokým tlakem, což zajišťuje dobrý výkon ventilu.

Hlavní vlastnosti ventilu DBB:

1. Konstrukce s dvojitým těsněním: Dvojitý kulový ventil DBB má dvě těsnící plochy sedla, které tvoří dvojitou bariéru v uzavřené poloze, aby bylo zajištěno, že médium neuniká.

2. Funkce vypouštění: Dutina ventilu je opatřena vypouštěcím rozhraním pro vypouštění zbytkového média nebo tlaku v dutině pro snadné čištění a údržbu.

3. Struktura vysoké pevnosti: integrální struktura klubu s vysokou pevností, aby se zajistilo, že míč má správnou středovou polohu pod vysokým tlakem, zlepší se stabilita a spolehlivost ventilu.

4. Antistatické zařízení: kryt ventilu je v účinném kontaktu s kulovou pákou a je vybaven vynikajícím antistatickým zařízením pro zajištění bezpečného provozu.

5. Různé těsnicí materiály: materiály těsnicích povrchů jsou obvykle vyrobeny z vysoce kvalitních materiálů, jako je PTFE atd., aby byla zajištěna těsnost ventilu v uzavřeném stavu.

6. Různé jízdní režimy: manuální, elektrické, pneumatické a další jízdní režimy mohou být vybaveny tak, aby splňovaly různé provozní požadavky.

PROVEDENÍ VENTILU

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

ROZSAH TEPLOTY

-58 až 392 stupňů F (-50 až 200 stupňů)

VELIKOST

NPS 1-12 (DN 25-300)

HODNOCENÍ TLAKU

ASME 150 - ASME 2500

Tváří v tvář

Podle standardu API 6D

KONEC PŘIPOJENÍ

RF, RTJ podle B16.5 & B16.47
BW, svařované na tupo podle B16.25
SW, zásuvka svařená podle B16.11

MATERIÁLY

Nízkoteplotní a nízkolegovaná uhlíková ocel

Nerezová ocel, Duplex a Super Duplex

Slitiny niklu, Titan

DESIGN KAROSERIE

Kované a lité šroubované dvoudílné a třídílné

DESIGN SEDADLA

Měkké nebo kovové sedlo s tvrdým obložením na kouli a sedadlech
Dvojitá pístová sedla
Kombinovaná sedadla

VLASTNOSTI

Konstrukce s dvojitým blokem a odtokem (DBB)
Sekundární těsnění z čistého grafitu
Antistatické zařízení
Představec Anti Blow out
K dispozici je nouzové vstřikování tmelu na sedla a vřeteno
K dispozici je těsnění stonku s nízkými fugitivními emisemi
O-kroužek / břitová těsnění a grafitová konfigurace
Překrytí CRA na všech dynamických těsnicích plochách nebo na všech dostupných smáčených částech
K dispozici je prodloužená kapota pro nízké a vysoké teploty

OPERÁTOR

Manuální: klíč nebo ozubené kolo s visacím zámkem
Ovládání: pneumatické/hydraulické/elektrické

TESTOVÁNÍ A CERTIFIKACE

Shoda s API 6D & ISO 5208 & API 598 inspekce a testování
Požárně bezpečné a požárně testované podle API 607
Certifikace SIL 3 podle IEC61508
Fugitivní emise podle ISO15848
PED 2014/68/EU
