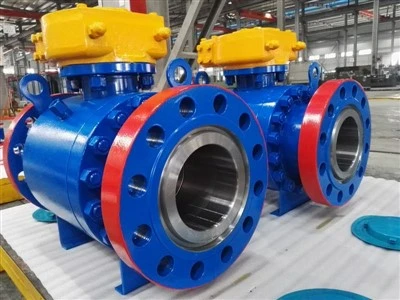

Kulový ventil otočného typu

Konstrukce čepového kulového ventilu je unikátní, koule přes horní a spodní dva čepy (otočné čepy) jsou pevně upevněny v těle, což umožňuje kouli zůstat stabilní během otáčení bez naklánění nebo kývání v důsledku tahu média. fungují dobře v různých pracovních podmínkách, aby byla zajištěna stabilita a utěsnění ventilu.

Současně má ventil vstupní a výstupní obousměrnou těsnící funkci, což znamená, že ať je to v dopředném nebo zpětném toku, ventil si může udržet dobrý těsnící výkon. Tato dvoucestná konstrukce těsnění nejen zlepšuje těsnicí výkon ventilu, ale také zvyšuje spolehlivost a bezpečnost ventilu.

Klíčové součásti kulových kohoutů, které obvykle používáme, jsou vysoce pevné, korozivzdorné materiály. Tyto materiály mají nejen vynikající mechanické vlastnosti, ale také dobrou odolnost proti korozi a mohou dlouhodobě stabilně fungovat v náročných prostředích. Proto je čepový kulový ventil vhodný pro všechny druhy vysokoteplotních, vysokotlakých, korozivních médií a dalších drsných podmínek řízení kapalin.

PROVEDENÍ VENTILU

Na základě API 6D a požadavků zákazníka

ROZSAH TEPLOTY

-150 až 662 stupňů F (-101 až 350 stupňů)

VELIKOST

NPS 1-56 (DN 25-1400)

HODNOCENÍ TLAKU

ASME 150 - ASME 2500

Tváří v tvář

Podle standardu API 6D

KONEC PŘIPOJENÍ

RF, RTJ podle B16.5 & B16.47

BW, svařované na tupo podle B16.25

SW, zásuvka svařená podle B16.11

Hub připojení

MATERIÁLY:

Uhlíková ocel

Nerez

Nízkoteplotní uhlíková ocel

Duplex, Super Duplex, Inconel

DESIGN KAROSERIE

Kované a lité šroubované dvoudílné a třídílné

DESIGN SEDADLA

Měkké nebo kovové sedlo s tvrdým obložením na kouli a sedadlech

Dvojitá pístová sedla

Kombinovaná sedadla

VLASTNOSTI

Konstrukce s dvojitým blokem a odtokem (DBB)

Sekundární těsnění z čistého grafitu

Antistatické zařízení

Představec Anti Blow out

K dispozici je nouzové vstřikování tmelu na sedla a vřeteno

K dispozici je těsnění stonku s nízkými fugitivními emisemi

O-kroužek / břitová těsnění a grafitová konfigurace

Překrytí CRA na všech dynamických těsnicích plochách nebo na všech dostupných smáčených částech

K dispozici je prodloužená kapota pro nízké a vysoké teploty

OPERÁTOR

Manuální: klíč nebo ozubené kolo s visacím zámkem

Ovládání: pneumatické/hydraulické/elektrické

TESTOVÁNÍ A CERTIFIKACE

Shoda s API 6D & ISO 5208 & API 598 inspekce a testování

Požárně bezpečné a požárně testované podle API 607

Certifikace SIL 3 podle IEC61508

Fugitivní emise podle ISO15848

PED 2014/68/EU
