Plně přivařená trubka s kulovým ventilem

Platinový ventil nabízí kompletní řadu plně svařovaných dvou nebo třídílných kulových ventilů s bočním vstupem. Plně svařovaná konstrukce karoserie poskytuje lehčí řešení a zároveň zabraňuje potenciálním únikovým cestám do vnějšího prostředí a zajišťuje spolehlivou ochranu celého systému. Pevná konfigurace s dvojitým čepem a dvě nezávislá sedadla s obousměrným těsněním zajišťují nejvyšší úroveň těsnosti a spolehlivosti za podmínek vysokého tlaku a teploty ve všech kritických izolačních službách. K dispozici je několik jedinečných funkcí, které nabízejí pokročilá technická řešení vhodná pro procesy se sladkým nebo kyselým plynem nebo pro potrubní aplikace. Výběr materiálu je plně přizpůsobitelný, aby vyhovoval specifikacím projektu zákazníka.

PROVEDENÍ VENTILU

Na základě API 6D a požadavků zákazníka

ROZSAH TEPLOTY

-150 až 428 stupňů F (-101 až 220 stupňů)

VELIKOST

NPS 1-36 (DN 25-900)

HODNOCENÍ TLAKU

ASME 150 - ASME 2500

Z OČÍ DO OČÍ

Podle standardu API 6D

KONEC PŘIPOJENÍ

RF, RTJ podle B16.5 & B16.47
BW, svařované na tupo podle B16.25

MATERIÁLY:

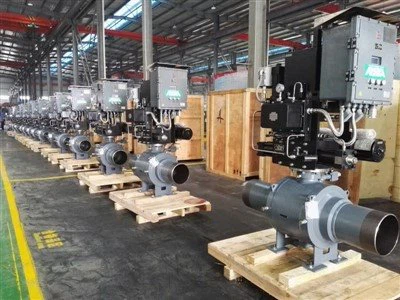

Uhlíková ocel, Nerezová ocel, Nízkoteplotní uhlíková ocel, Duplex, Super Duplex, Inconel

DESIGN KAROSERIE

Kované šroubované dvoudílné a třídílné

DESIGN SEDADLA

Měkké nebo kovové sedlo s tvrdým obložením na kouli a sedadlech
Dvojitá pístová sedla
Kombinovaná sedadla

FUNKCE

Konstrukce s dvojitým blokem a odtokem (DBB)
Sekundární těsnění z čistého grafitu
Antistatické zařízení
Stopka proti vyfouknutí
K dispozici je nouzové vstřikování tmelu na sedla a vřeteno
K dispozici je těsnění stonku s nízkými fugitivními emisemi
Překrytí CRA na všech dynamických těsnicích plochách nebo na všech dostupných smáčených částech

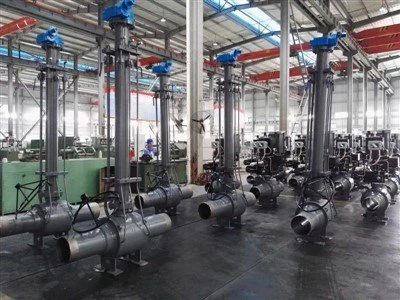

Prodloužení stonku pro podzemní instalace

OPERÁTOR

Manuální: klíč nebo ozubené kolo s visacím zámkem
Ovládání: pneumatické/hydraulické/elektrické

TESTOVÁNÍ A CERTIFIKACE

Shoda s API 6D & ISO 5208 & API 598 inspekce a testování
Požárně bezpečné a požárně testované podle API 607
Certifikace SIL 3 podle IEC61508
Fugitivní emise podle ISO15848
PED 2014/68/EU
