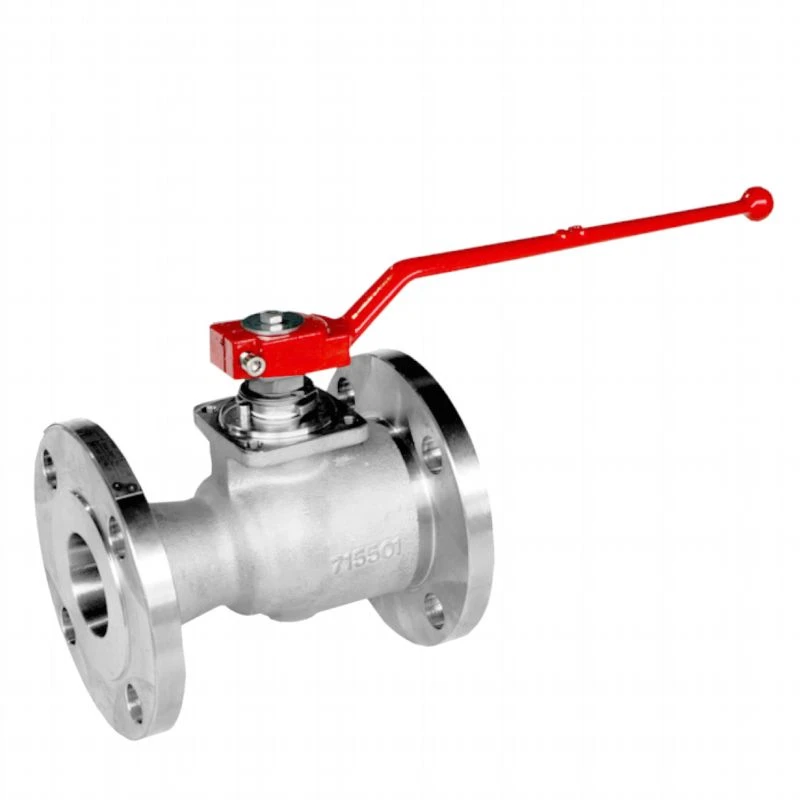

Kulový ventil s plným otvorem

Plovoucí kulové kohouty s plným průměrem jsou vyráběny v souladu s API 6D. Ventil je konfigurován v kovaném šroubovaném dvoudílném děleném tělese s malým průměrem, vhodném pro středně/nízkotlaké pracovní podmínky. Vyznačují se jednoduchou konstrukcí, sedla ventilů jsou přímo zasunuta do těla.
Tlak proti proudu tlačí volně plovoucí kuličku proti sedlu po proudu - výsledná komprese poskytuje dokonalé řešení těsnění bez úniku.
Vřeteno je připojeno k horní části koule a umožňuje otevření a zavření ventilu čtvrtotáčkovým pohybem.
Výběr materiálu je plně přizpůsobitelný, aby vyhovoval projektovým specifikacím zákazníka, a je k dispozici několik jedinečných funkcí, které nabízejí vylepšené technické řešení vhodné pro agresivní pobřežní prostředí a korozivní a abrazivní kapaliny.

PROVEDENÍ VENTILU

Založeno na API 6D

ROZSAH TEPLOTY

-150 až 662 stupňů F (-101 až 350 stupňů)

VELIKOST

NPS 1/2-6 (DN 15-150)

HODNOCENÍ TLAKU

ASME 150 - ASME 2500

Z OČÍ DO OČÍ

Podle standardu API 6D

KONEC PŘIPOJENÍ

RF, RTJ podle B16.5 & B16.47
SW, zásuvka svařená podle B16.11

DESIGN KAROSERIE

Kované/lité šroubované dvoudílné

DESIGN SEDADLA

Měkké nebo kovové sedlo s tvrdým povrchem na kouli a sedlech

FUNKCE

Sekundární těsnění z čistého grafitu
Antistatické zařízení
Představec Anti Blow out
Obousměrné těsné uzavření
K dispozici je těsnění stonku s nízkými fugitivními emisemi
O-kroužek / břitová těsnění a grafitová konfigurace

OPERÁTOR

Manuální: klíč nebo ozubené kolo s visacím zámkem

TESTOVÁNÍ A CERTIFIKACE

Shoda s API 6D & ISO 5208 & API 598 inspekce a testování
Požárně bezpečné a požárně testované podle API 6FA/ 607
Certifikace SIL 3 podle IEC61508
Fugitivní emise podle ISO15848
PED 2014/68/EU

Jak správně ovládat plovoucí kulové kohouty?

· Pro správnou funkci plovoucích kulových ventilů je třeba dodržovat následující kroky a opatření, abyste zajistili efektivní provoz a prodlouženou životnost ventilu:

· Příprava před provozem

· Pochopte typ ventilu: Nejprve si ověřte typ ventilu a pochopte jeho základní strukturu a princip fungování.

· Zkontrolujte stav ventilu: Před uvedením do provozu zkontrolujte, zda je ventil v normálním stavu, včetně těsnícího výkonu, mezery mezi kuličkou a sedlem ventilu atd.

· Ruční provoz

· Otevřete ventil

· Otočte rukojetí proti směru hodinových ručiček: Otočte rukojetí ventilu proti směru hodinových ručiček do maximální polohy, abyste zajistili, že je ventil zcela otevřený.

· Sledujte stav ventilu: Sledujte, zda se ventil otevírá hladce bez překážek nebo netěsností.

· Upravte průtok

· Otáčejte rukojetí podle potřeby: Otáčejte rukojetí proti směru hodinových ručiček nebo po směru hodinových ručiček pro postupné nastavení otevření ventilu pro řízení průtoku.

· Monitorování změn průtoku: Během procesu nastavení sledujte změny průtoku, abyste zajistili, že jsou splněny očekávané požadavky na průtok.

· Zavřete ventil

· Otočte rukojetí ve směru hodinových ručiček: Otočte rukojetí ve směru hodinových ručiček do minimální polohy, abyste zajistili, že je ventil zcela uzavřen.

· Zkontrolujte stav ventilu: Sledujte, zda je ventil zcela uzavřen bez úniku.

·Tři, automatický provoz

·U automaticky nastaveného plovákového ventilu je třeba dodržet následující kroky:

·Instalujte elektronický řídicí systém: Nainstalujte elektronický řídicí systém na plovákový ventil, připojte napájecí zdroj a řídicí jednotku a ujistěte se, že systém funguje správně.

·Nastavte parametry průtoku: Nastavte parametry průtoku odpovídající ventilu na ovladači, jako je cílová hodnota průtoku, čas zahájení a čas uzavření.

·Spustit automatické řízení: Po spuštění režimu automatického řízení na ovladači elektronický řídicí systém automaticky upraví otevření ventilu podle přednastavených parametrů průtoku, aby bylo dosaženo přesné kontroly průtoku.

·Čtyři, bezpečnostní opatření

·Vyvarujte se nadměrnému provozu: Během provozu se vyhněte nadměrnému otáčení rukojeti nebo nastavování otevření ventilu, aby nedošlo k poškození ventilu.

·Věnujte pozornost bezpečnostní ochraně: Při provozu ventilu věnujte pozornost bezpečnostním ochranným opatřením, jako je nošení ochranných rukavic, brýlí atd.

·Pravidelná kontrola: Pravidelně kontrolujte a udržujte ventil, abyste se ujistili, že je v dobrém stavu.

·Dodržujte provozní postupy: Dodržujte příslušné provozní postupy a bezpečnostní normy, abyste zajistili správný a bezpečný provoz.

·Po dodržení výše uvedených kroků a opatření může být plovoucí kulový ventil správně provozován, aby bylo dosaženo účinné regulace průtoku a dlouhodobého stabilního provozu ventilu.
